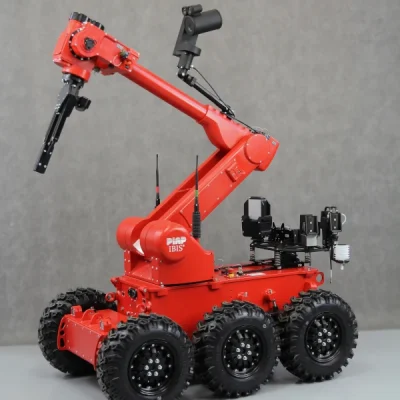

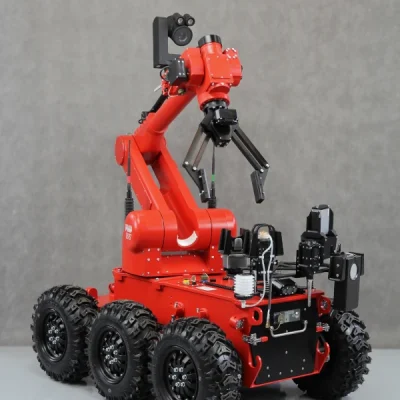

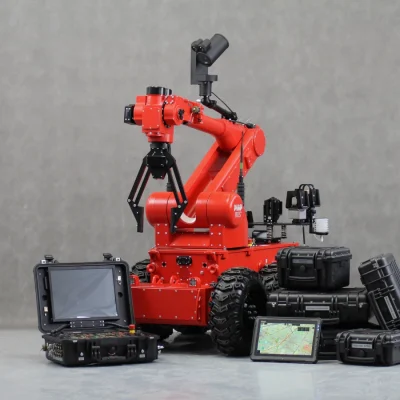

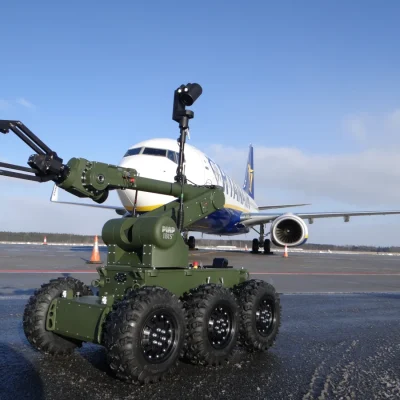

PIAP IBIS®

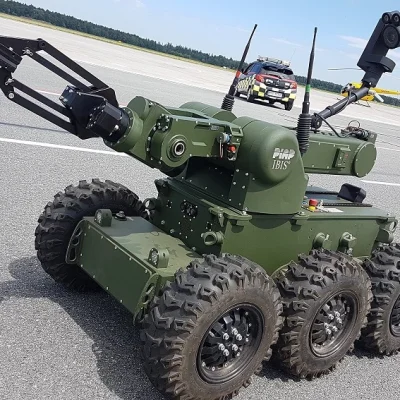

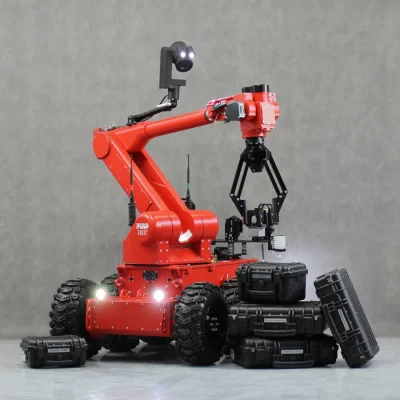

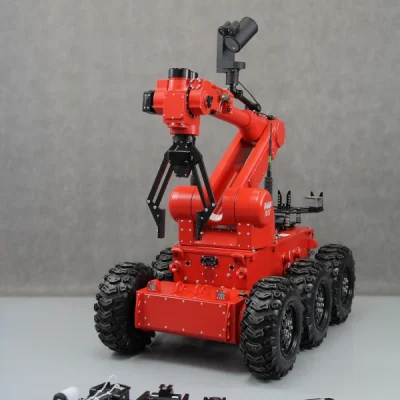

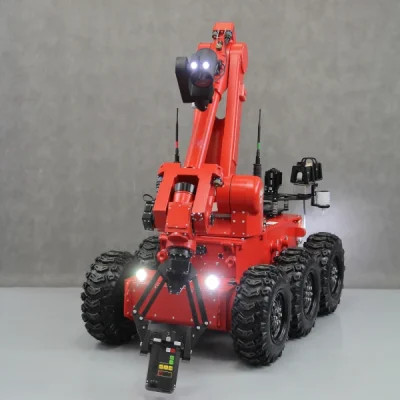

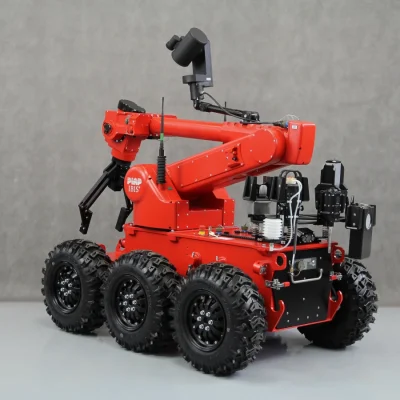

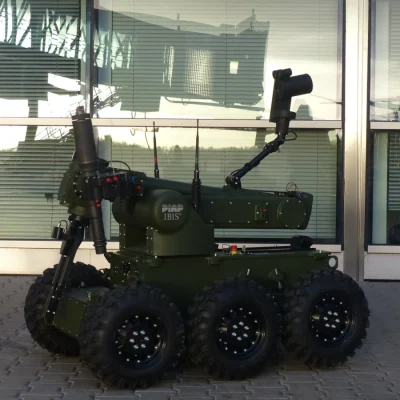

يستعمل روبوت إيبيس PIAP IBIS® للتخلص من الذخائر المتفجرة (EOD) في العمليات المتعلقة بالقذائف والإستطلاع. بعد تجهيزه بأجهزة إضافية يمكن إستخدامه لتحييد الحمولة الخطيرة أو الإستطلاع الكيميائي أو لعمليات الإنقاذ.

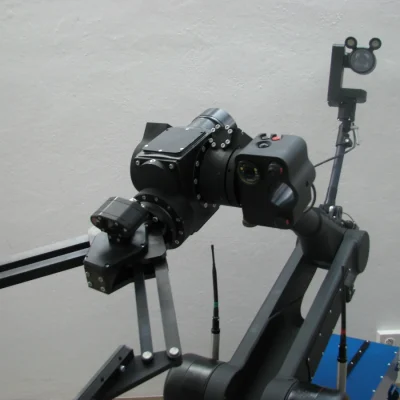

تساعد المنصة المتحركة بستة (6) عجلات ونظام قيادة مستقل لكل عجل الروبوت على سهولة الحركة في المناطق الصعبة ومتنوعة التضاريس. إن روبوت إيبيس PIAP IBIS® للتخلص من الذخائر المتفجرة (EOD) سريع الحركة (تصل سرعته إلى 10كم/الساعة). يوفر تصميم نظام التعليق للقاعدة المتحركة الإتصال الأمثل للعجلات بالأرض. يضمن المناور مع الذراع القابل للتمديد مدى بعيد (يصل إلى أكثر من 3 م) وحرية كبيرة في الحركة على جميع السطوح. كُتيّب إيبيس
كُتيّب إيبيس PIAP IBIS® 0.33 ميغابايت
المواصفات الفنية
( إن جميع الأوزان والأبعاد تقريبية وعرضة للتغيير دون إشعار مسبق )
| الأبعاد )عندما يكون الذراع مطويا( | 135/88/125 سم (الطول/العرض/الإرتفاع) |
| الوزن الإجمالي | 320 كغم |
| السرعة | تصل إلى 10 كم/الساعة |
| الحمولة | تصل إلى 50 كغم |
| مدى المناور | 3.3 م |
| عدد درجات حرية الحركة | 6 + كبسة مقبض الفك |

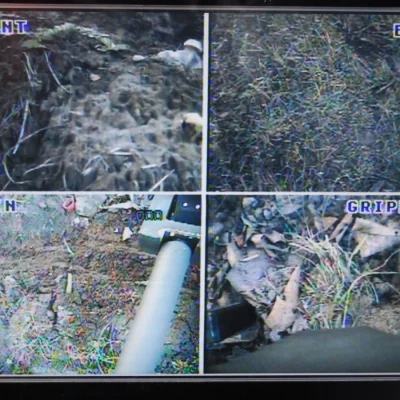

| عدد الكاميرات | 4 |
| فترة عمل الروبوت عندما يعمل على البطريات | حوالي 4 ساعات (وفقا للمهمة التي يقوم بها) |
| نظام القيادة | ذو عجلات |
الأجهزة
- الأجهزة:

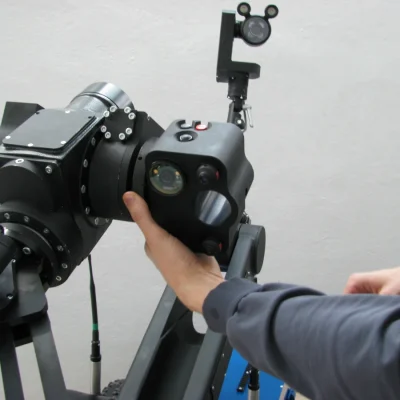

- كاميرا مع الأشعة تحت الحمراء للإستعمال في الليل والنهار [kg]: 2.1,
- الليزر (2) إثنان ,
- مفتاح الأمان,
- weight:الوزن [كغم]: 2.1
- dimensions [cm]: الأبعاد [سم]: 12-20 (العرض) / 14 (الإرتفاع) / 11 (الطول)
- يسمح بتركيب البندقية من نوع Benelli M4 Super 90
- مجهز بجهاز تسديد ليزر وموصل الأجهزة ومفتاح الأمان
- المواد: حديد + ألمنيوم
- الوزن [كغم]: 3
- الأبعاد [سم]: 68 (الطول) / 24 (الإرتفاع) / 10.5 (العرض)
- يمكن أن يعمل الروبوت مع جهاز التصوير الشعاعي الذي يتكون من مولد الإشعاع والشاشة. يتوجب تركيب جهاز التصوير الشعاعي على المقبض. r
- يتكون مقبض جهاز التصوير الشعاعي مما يلي
مقبض للكبس على المقبض- ذراع تلسكوبي
- مقبض الشاشة
- -مقبض مولد الإشعاع
- يسمح بالتحكم بالروبوت في غياب الإتصال اللاسلكي
- ضروري لتوصيل جهاز Repeater

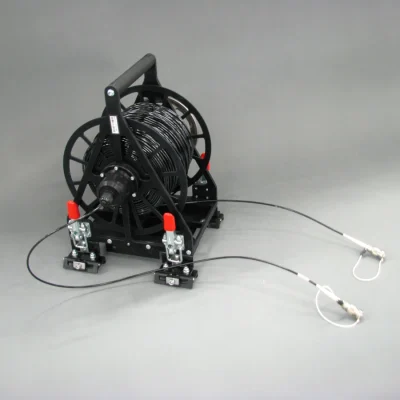

- يتكون جهاز اللف اليدوي للألياف الضوئية مما يلي:
- الهيكل
- السواعد
- سلك ألياف ضوئية قصير
- سلك ألياف ضوئية طويل (ملفوف على إسطوانة)
- مقابض تركيب لنظام السكك الحديدية الموحدة RIS
- الوزن [كغم]: 3.1
- الأبعاد [سم]: 21 (الطول) / 25 (العرض) / 28 (الإرتفاع)
- المعايير الفنية للألياف الضوئية:
- الحد الأدنى لزاوية الإنحناء 25 ملم
- الحد الأقصى لقوة الشد 300 نيوتن (30.5 كغم)
- الأطوال المتوفرة [م]: 150، 300
- , 300
- يسمح بالتحكم بالروبوت في غياب الإتصال اللاسلكي
- طول السلك: يصل إلى 300م
- الوزن [كغم]: 6.15
- الأبعاد [سم] 28 (الطول) / 23 (العرض) / 24 (الإرتفاع)
- محطة لإطلاق المتفجرات عن بعد
enables remote location of antennae

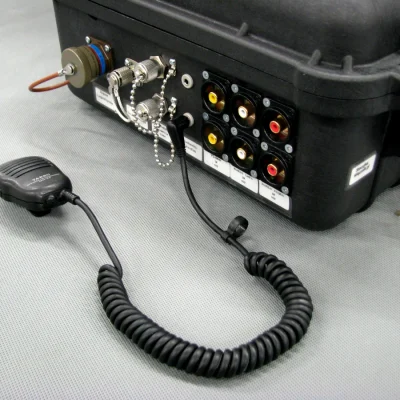

PIAP IBIS works with a negotiation kit which consists of:
two microphones and one loudspeaker installed on the mobile base and a microphone connected to the control panel- Negotiation kit requires fibre optic remote control
Digital recorder for recording image obtained from the robot
small steering panel- internal battery (charger 230v)
- weight [kg]: 0.43
- dimensions [cm]: 16.5(L) x 11(W) x 3.5 [+3.5 joysticks] (H)
- range: [m]: 10 (in the open area)
- operating time: estimated at min. 1h
additional battery for the control panel
- additional battery for the mobile base
- Enables continuous work of the control panel, while connecting to power source
Doubles the operating capacity of the robot- Requires the installation of fibre optic cable or passive fibre optic winder.
- يعمل الجهاز لكسر النوافذ تلقائيا ولا يتطلب إلى عمليات دعم إضافية
- يتكون الجهاز مما يلي: – رأس حاد ينتهي بفحمة ملحومة (أو ملتصقة) ونظام المطرقة الداخلية. يسمح الذراع بمسك جهاز الكسر بواسطة فك المقبض.
- سلة نقل معدنية تسهل عملية نقل الأحمال الثقيلة بأمان
- مسحة بيئية
- العينات الأرضية
- مجموعة من العينات الإجرامية
- جهاز إمتصاص
- جهاز مخصص للكشف والقياس R-Sensor (جهاز مراقبة التلوث الإشعاعي المتكامل من نوع EKO-C)
- جهاز لكسر النوافذ وتثقيب السطوح وربط الأقفال وغيرها من الأجزاء الصغيرة الأخرى (المبدأ: آلة إختراق قوية للتثبيت)
- تثقيب الأدوات مثل الإطارات
- كسر المفاصل
- قطع القضبان المعدنية والأسلاك والسلاسل والأنابيب
- قطع العناصر
- إشعال أنظمة تفجير غير كهربائية مثل STS, NDS, NONEL

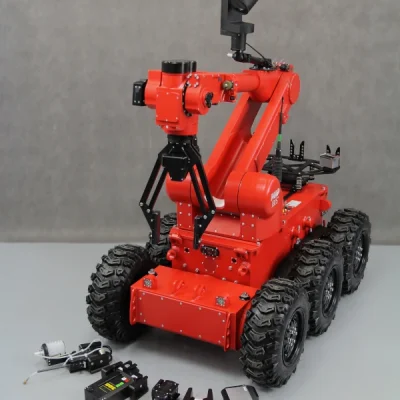

- النهايات الفنية الأساسية:
- مقص لقطع الأسلاك والقضبان
- جهاز لكسر النوافذ والأجزاء الأخرى ;
- آلة للتثقيب
- محفزات لإشعال أنظمة
- تفجير غير كهربائية – سكاكين (شفرات) للقطع- إمكانية تصميم نهايات محددة وفقا لإحتياجات المستخدم
- للكشف عن وجود خلل أو عطل في الروبوت
- لتغير تطبيقات وإعدادات الروبوت
- موصل الأجهزة ومنظومة العرض المرئي الفائق SVGA r
enables vision at night- fixed near the gripper camera
- power supply from the robot
- remote turn off function located near the camera view switch
- dimensions [cm]: 20(L) x 9 (H)
- line with a hook to tow a car
نحن على أتم إستعداد لتعديل الروبوت أو الأجهزة الإختيارية وفقا لإحتياجات المستخدم
