PIAP GRYF®
روبوت عسكري

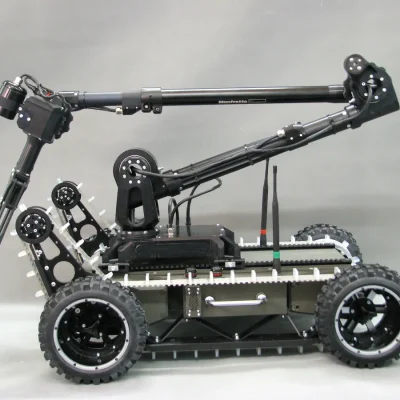

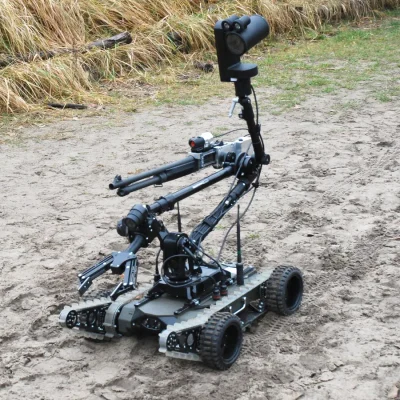

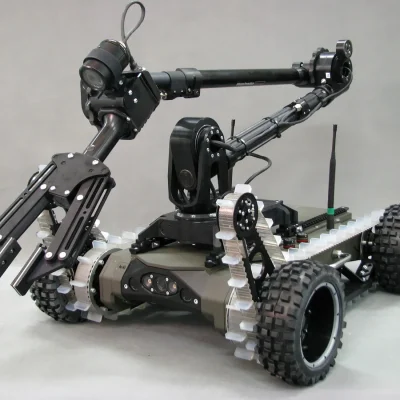

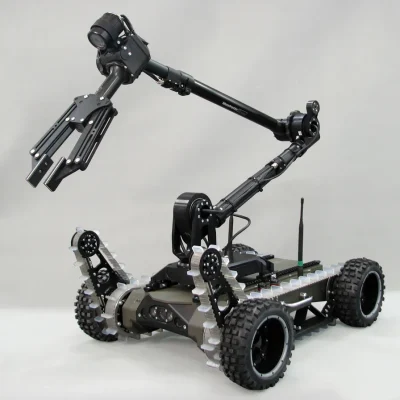

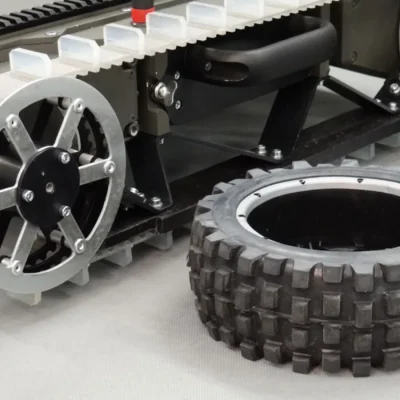

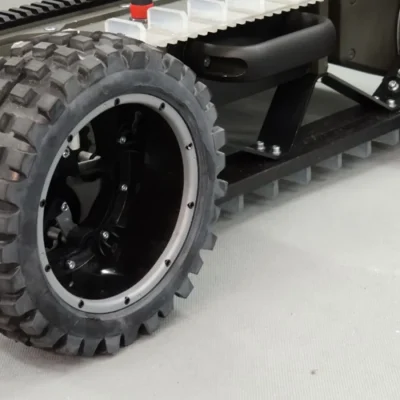

بياب غريف PIAP GRYF® روبوت جوّال للتخلص من الذخائر المتفجرة (EOD) يستخدم للتعرف على المنطقة والأماكن التي يصعب الوصول إليها. يمكن فك عجلات الروبوت بسهولة مما يسهل إجراء العمليات في المساحات الضيقة.يتغلب روبوت بياب غريف PIAP GRYF® وبسهولة على العقبات والمناطق غير المستوية التي تصل زاوية ميلانها إلى 45 درجة و ذلك فضلا عن نظام القيادة المستخدم فيه. يتصف الروبوت بقدرته على المناورة الممتازة، ويساعد حجمه الصغير في عملية نقله، ويسمح تصميمه النموذجي بتغيير سريع وسهل للمعدات الإضافية.

كُتيّب بياب غريف PIAP GRYF®

نشرة إعلانية

المواصفات الفنية

( إن جميع الأوزان والأبعاد تقريبية وعرضة للتغيير دون إشعار مسبق )

الأبعاد )عندما يكون الذراع مطويا(	90/59/51 سم (الطول/العرض/الإرتفاع)
طول الروبوت + الجنزير الأمامي	90 سم
الوزن الإجمالي	47 كغم
السرعة	تصل إلى 3.6 كم/الساعة – 8 كم/الساعة* وفقا للطلب
الحمولة	تصل إلى 15 كغم
مدى المناور	2.0 م
عدد درجات حرية الحركة	5 + كبسة مقبض الفك، بالإضافة إلى ذراع تلسكوبي يتم تمديده يدويا

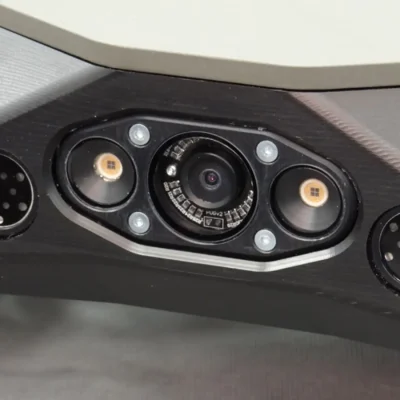

عدد الكاميرات	4
فترة عمل الروبوت عندما يعمل على البطريات	حوالي (2) ساعتين

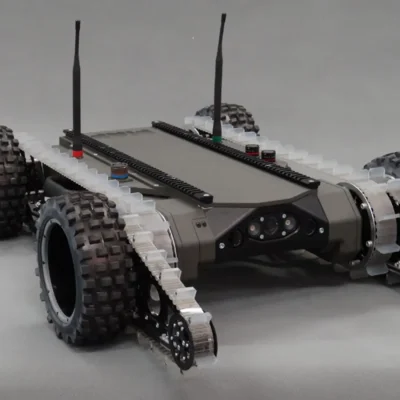

نظام القيادة	مجنزر على عجلات

الأجهزة

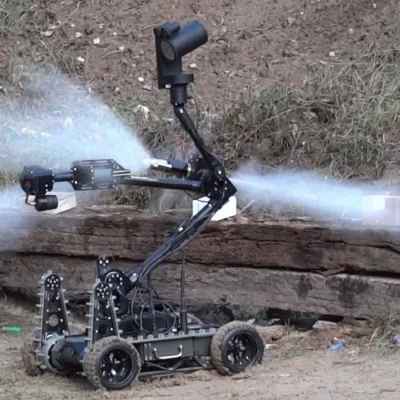

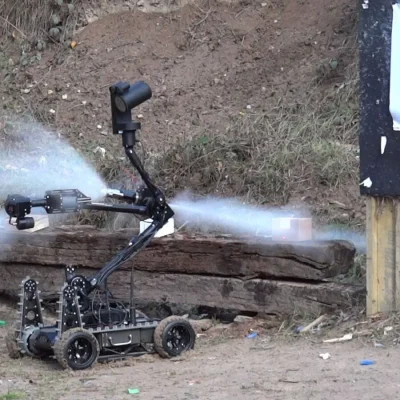

1. مقبض قاذف لإبطال عمل العبوات الناسفة عديم الإرتداد مع الكاميرا ومؤشرات الليزر (CSL Vulkan)

• الأجهزة:
  • كاميرا مع الأشعة تحت الحمراء للإستعمال في الليل والنهار [kg]: 2.1,
  • الليزر (2) إثنان ,
  • مفتاح الأمان,
• weight:الوزن [كغم]: 2.1
• dimensions [cm]: الأبعاد [سم]: 12-20 (العرض) / 14 (الإرتفاع) / 11 (الطول)

مقبض بندقية مع كاميرا وجهاز تسديد إلكتروني

• يسمح بتركيب البندقية من نوع Benelli M4 Super 90
• مجهز بجهاز تسديد ليزر وموصل الأجهزة ومفتاح الأمان
• المواد: حديد + ألمنيوم
• الوزن [كغم]: 3
• الأبعاد [سم]: 68 (الطول) / 24 (الإرتفاع) / 10.5 (العرض)

مقابض أنظمة التصوير الشعاعي

• يمكن أن يعمل الروبوت مع جهاز التصوير الشعاعي الذي يتكون من مولد الإشعاع والشاشة. يتوجب تركيب جهاز التصوير الشعاعي على المقبض. r
• يتكون مقبض جهاز التصوير الشعاعي مما
• يليمقبض للكبس على
• المقبضذراع تلسكوبيمقبض
• الشاشة
• -مقبض مولد الإشعاع

مقبض لجهاز كشف آثار المتفجرات



مقبض جهاز الإستشعار عن وجود أبخرة المتفجرات

فك قابل للإستبدال (طريقة التثبيت)

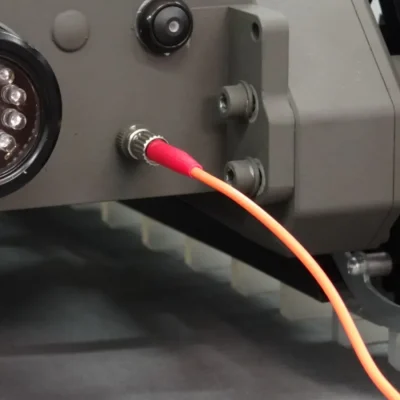

جهاز لف يدوي للألياف الضوئية يصل مداه إلى 300م

• يسمح بالتحكم بالروبوت في غياب الإتصال اللاسلكي
• ضروري لتوصيل جهاز Repeater
  • يتكون جهاز اللف اليدوي للألياف الضوئية مما يلي:
  • الهيكل
  • السواعد
  • سلك ألياف ضوئية قصير
  • سلك ألياف ضوئية طويل (ملفوف على إسطوانة)
  • مقابض تركيب لنظام السكك الحديدية الموحدة RIS
• الوزن [كغم]: 3.1
• الأبعاد [سم]: 21 (الطول) / 25 (العرض) / 28 (الإرتفاع)
• المعايير الفنية للألياف الضوئية:
  • الحد الأدنى لزاوية الإنحناء 25 ملم
  • الحد الأقصى لقوة الشد 300 نيوتن (30.5 كغم)
  • الأطوال المتوفرة [م]: 150، 300
• , 300

جهاز لف أوتوماتيكي للألياف الضوئية يصل مداه إلى 300 م

• يسمح بالتحكم بالروبوت في غياب الإتصال اللاسلكي
• طول السلك: يصل إلى 300م
• الوزن [كغم]: 6.15
• الأبعاد [سم] 28 (الطول) / 23 (العرض) / 24 (الإرتفاع)

9. محطة لإطلاق المتفجرات عن بعد

• محطة لإطلاق المتفجرات عن بعد

Negotiation kit (requires fibre optic control)

• PIAP GRYF works with a negotiation kit which consists of:
  two microphones and one loudspeaker installed on the mobile base and a microphone connected to the control panel
• Negotiation kit requires fibre optic remote control

Remote control – small control panel

• small steering panel
• internal battery (charger 230v)
• weight [kg]: 0.43
• dimensions [cm]: 16.5(L) x 11(W) x 3.5 [+3.5 joysticks] (H)
• range: [m]: 10 (in the open area)
• operating time: estimated at min. 1h

Spare battery for the control panel and mobile base

• additional battery for the mobile base/ control panel

AC power adapter for control panel 110 V – 230 V

• Enables continuous work of the control panel, while connecting to power source

Relay station

• Doubles the operating capacity of the robot
• Requires the installation of fibre optic cable or passive fibre optic winder.

جهاز لكسر النوافذ

• يعمل الجهاز لكسر النوافذ تلقائيا ولا يتطلب إلى عمليات دعم إضافية
• يتكون الجهاز مما يلي:
  • رأس حاد ينتهي بفحمة ملحومة (أو ملتصقة) ونظام المطرقة الداخلية. يسمح الذراع بمسك جهاز الكسر بواسطة فك المقبض.

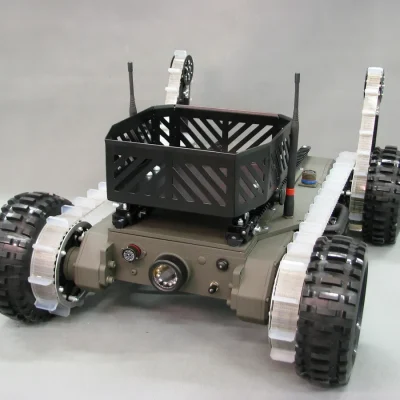

سلة

• سلة نقل معدنية تسهل عملية نقل الأحمال الثقيلة بأمان

أجهزة الإستشعار عن المواد الكيميائية والبيولوجية والإشعاعية والنووية (CBRN)

• مسحة بيئية
• العينات الأرضية
• مجموعة من العينات الإجرامية
• جهاز إمتصاص
• جهاز مخصص للكشف والقياس R-Sensor (جهاز مراقبة التلوث الإشعاعي المتكامل من نوع EKO-C)

جهاز متعدد الوظائف PIAP MULTISTRIKER

• جهاز لكسر النوافذ وتثقيب السطوح وربط الأقفال وغيرها من الأجزاء الصغيرة الأخرى (المبدأ: آلة إختراق قوية للتثبيت)
• تثقيب الأدوات مثل الإطارات
• كسر المفاصل
• قطع القضبان المعدنية والأسلاك والسلاسل والأنابيب
• قطع العناصر
• إشعال أنظمة تفجير غير كهربائية مثل STS, NDS, NONEL
• النهايات الفنية الأساسية:
  • مقص لقطع
  • الأسلاك والقضبان جهاز لكسر النوافذ والأجزاء الأخرى ;
  •  آلة للتثقيب
  • محفزات لإشعال أنظمة تفجير غير كهربائية
  • سكاكين (شفرات) للقطع- إمكانية تصميم نهايات محددة وفقا لإحتياجات المستخدم

جهاز الفحص

• للكشف عن وجود خلل أو عطل في الروبوت
• لتغير تطبيقات وإعدادات الروبوت
• موصل الأجهزة ومنظومة العرض المرئي الفائق SVGA r

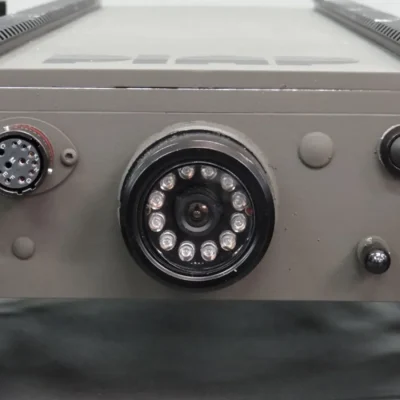

Night vision camera

• enables vision at night
• fixed near the gripper camera
• power supply from the robot
• remote turn off function located near the camera view switch
• dimensions [cm]: 20(L) x 9 (H)

نحن على أتم إستعداد لتعديل الروبوت أو الأجهزة الإختيارية وفقا لإحتياجات المستخدم
